一、第三代干式黑煙凈化器簡介

綠聯凈化柴油發電機組用第三代干式黑煙凈化器

綠聯凈化Leelool的第三代備用柴油機用干式黑煙凈化器選用合金金屬絲經特種工藝制造濾芯，通過濾芯組合并聯組成柴油機尾氣顆粒捕捉器，卡扣固定可抽出單元式設計，當堵PM碳顆粒物塞造成高背壓時，自動旁通監控報警系統，可以靈活抽出過濾單元進行水洗再生，工作時不消耗任何能源。具有處理效率高、開機被壓小、堵塞時間長、再生清理方便快捷、直接吊裝安裝方便、全身采用304不銹鋼使用壽命長、具有降噪功能、無電能損耗、自動旁通報警安全系數高等優點。可以有效去除柴油發電機組尾氣中的黑煙顆粒(PM)、一氧化碳（CO）、碳?xì)浠衔铮℉C)和其它有害物質，并具有一定的降噪消音效果。

二、安裝方式

根據現場實際安裝環境，推薦三種安裝方式：

●機房頂部吊裝

●支架支撐安裝

●靜音箱頂部安裝

1、機房吊頂安裝

將凈化器吊頂安裝于機房頂部，安裝方式和安裝消聲器類似，吊頂安裝需考慮到機房頂部承重和需要采用彈簧吊扣（如圖三所示，減少發動機自身振動和排氣振動）。

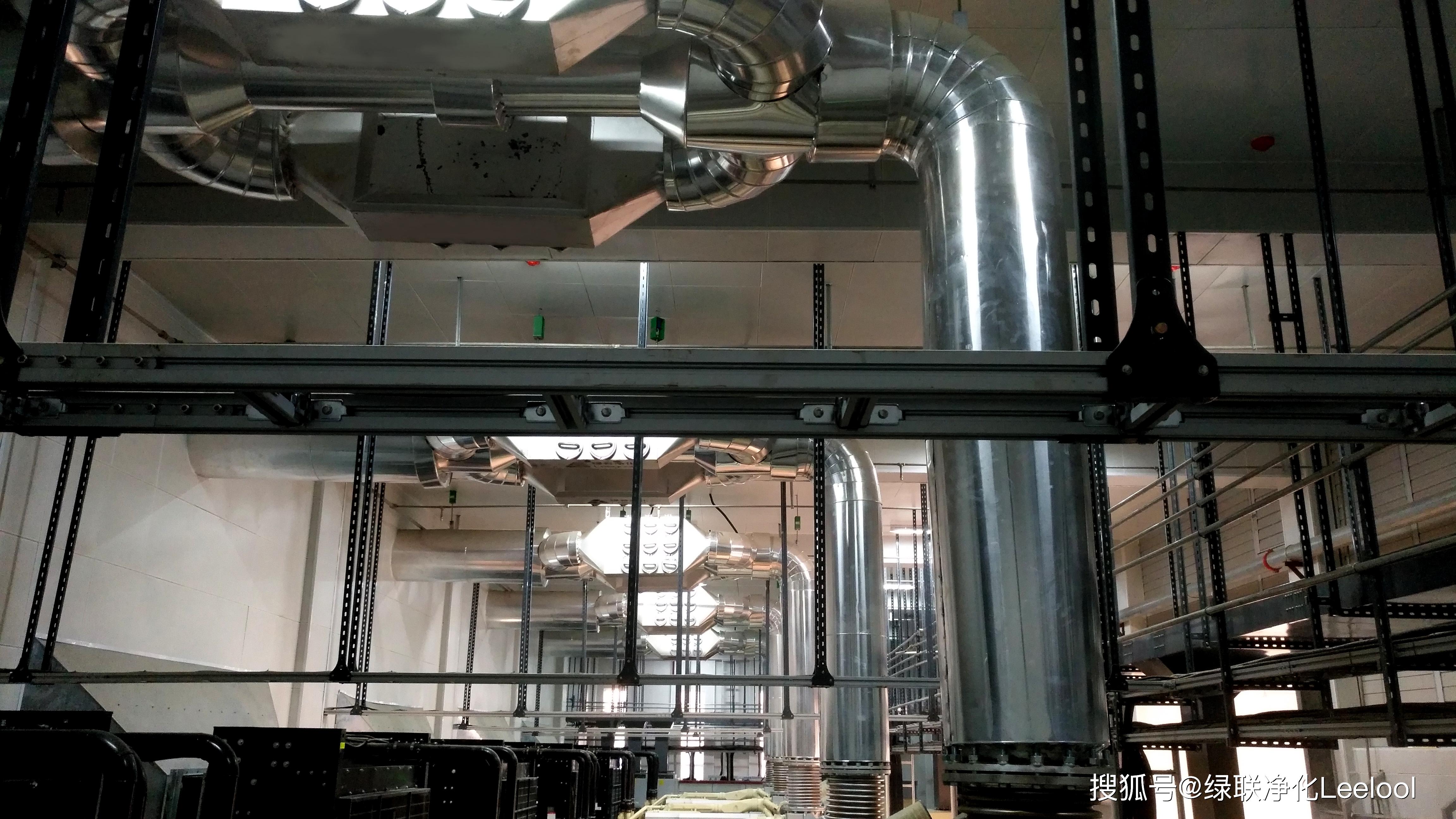

第三代干式黑煙凈化器吊裝方式

2、支架支撐安裝

因安裝空間限制和機房頂承重，可考慮采用支架支撐安裝。

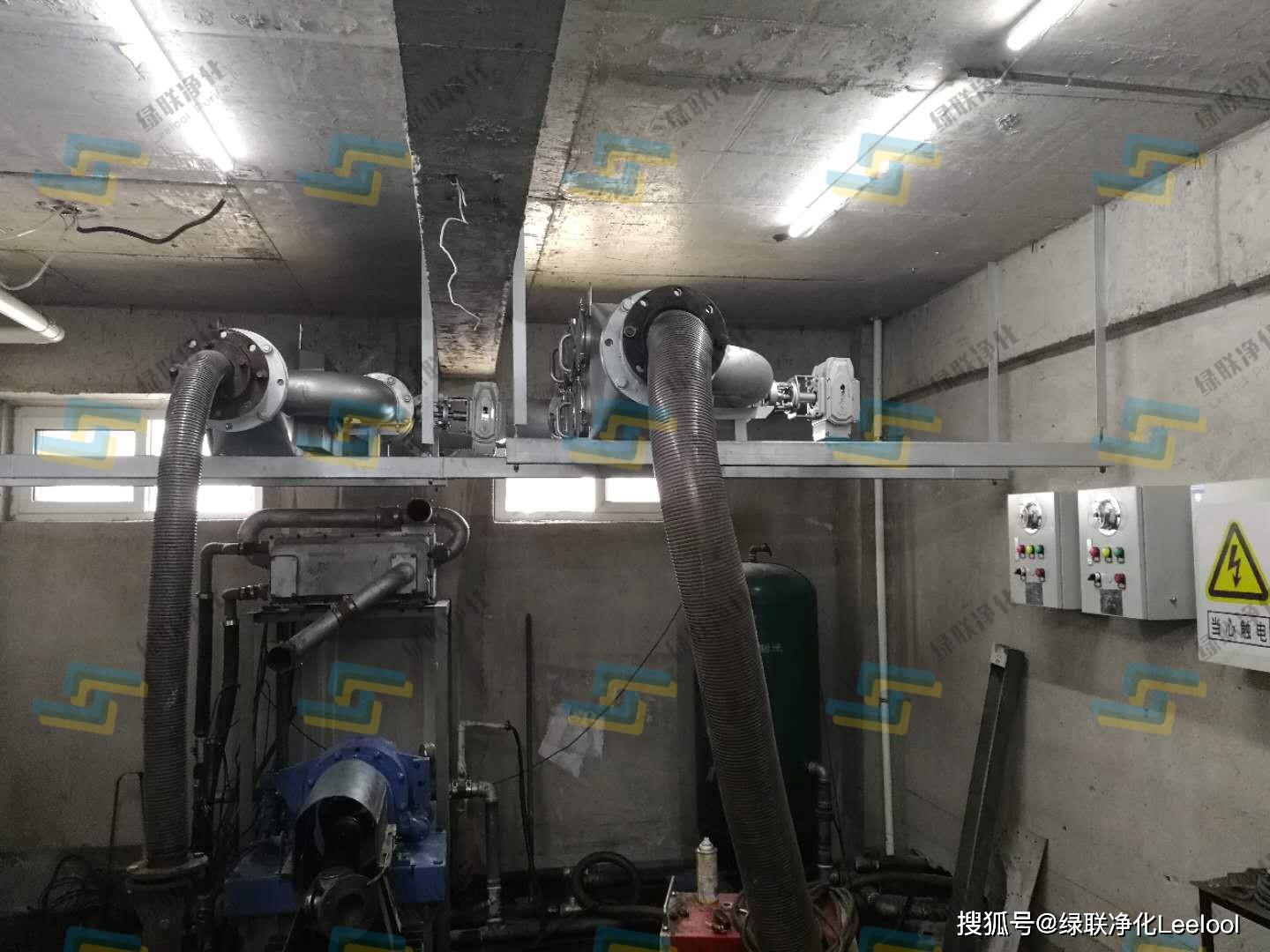

第三代干式黑煙凈化器支架安裝方式

3、靜音箱頂部安裝

若凈化器配套機組為靜音箱機組，務必請安裝于靜音箱頂部，保證排氣背壓和凈化器散熱。凈化器電子執行器采用防雨結構，可直接安裝于室外。

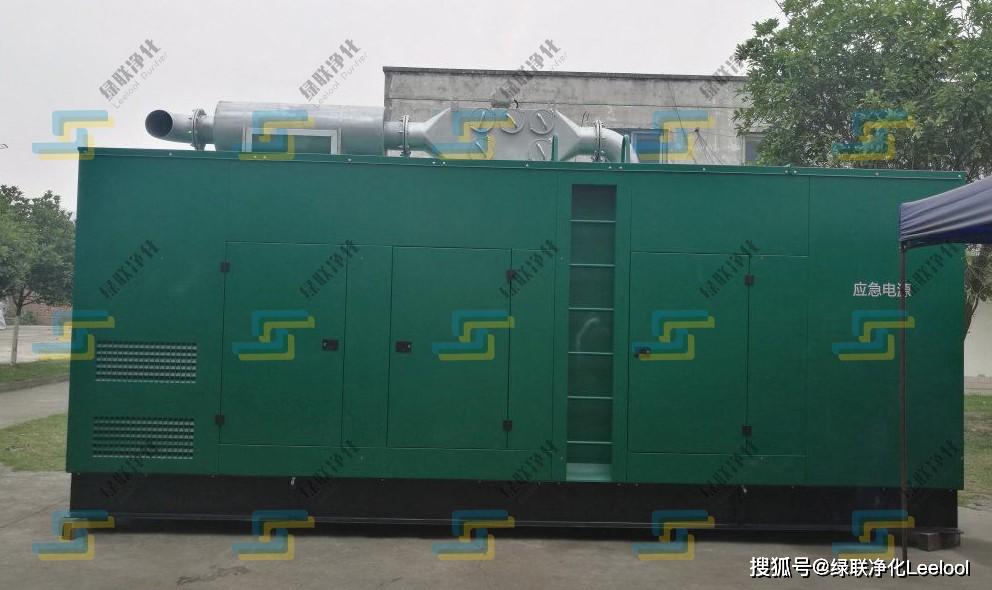

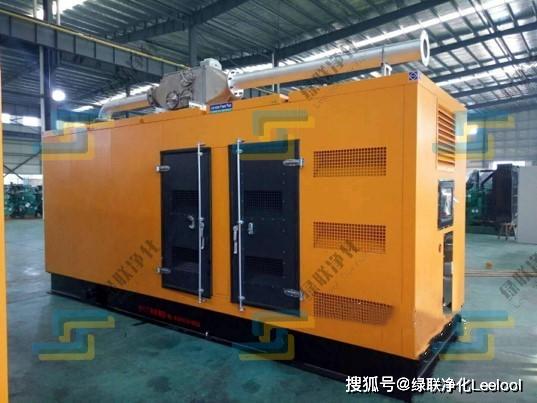

第三代干式黑煙凈化器靜音型頂部安裝方式

三、第三代干式黑煙凈化器工作原理

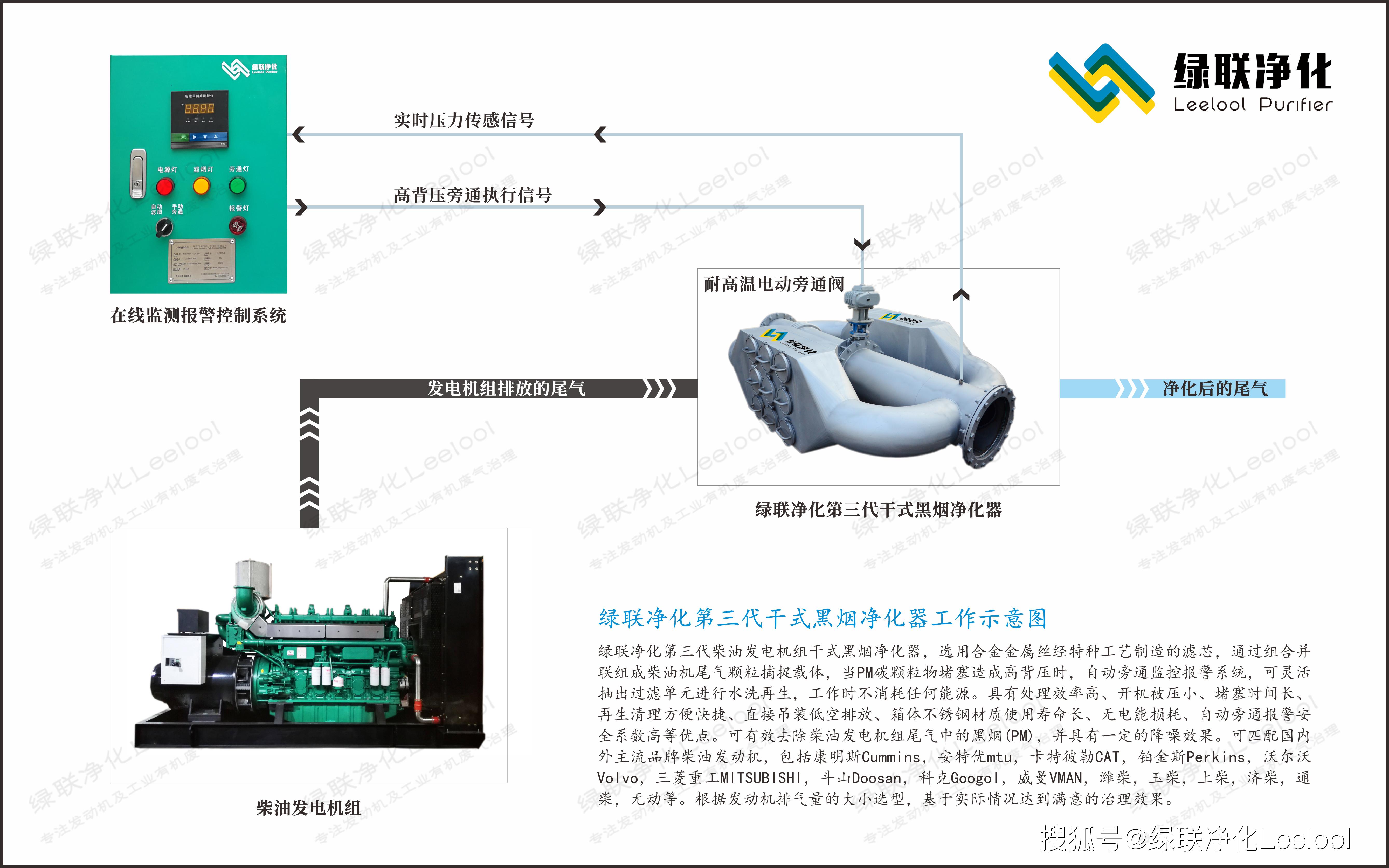

綠聯凈化第三代干式黑煙凈化器工作示意圖

如上圖所示，當發動機排放的尾氣進入第三代干式黑煙凈化器箱體后，廢氣充滿整個箱體，通過合金金屬絲疊片濾芯的層層過濾，碳顆粒物被攔截在金屬碟片上，過濾后的尾氣從濾芯單元中心流出，進入到后方氣體導流槽，隨后排出，達到發動機尾氣中顆粒物的治理。綠聯凈化的電子壓力傳感器選用高精度、高穩定性擴散硅壓力敏感芯片，通過可靠性的放大電器，將被測的壓力數值轉換成精準的電信號。高質量的傳感器、精湛的封裝技術以及完善的裝配工藝確保壓力檢測的質量和性能，信號轉換精準。當黑煙凈化器內部因積碳過多而達到預先設定背壓限值時，控制單元模塊發出信號，耐高溫電磁閥將自動打開旁通，確保機組正常運行。當發電機組停機冷卻后，可以靈活抽出濾芯單元，自來水沖洗即可完成積碳的清理。

綠聯凈化部分客戶案例

綠聯凈化Leelool的主營產品柴油發電機組第三代干式黑煙凈化器，可匹配國內外主流品牌柴油發動機，包括康明斯Cummins，安特優mtu，卡特彼勒CAT，鉑金斯Perkins，沃爾沃Volvo，三菱重工MITSUBISHI，斗山Doosan，科克Googol，威曼VMAN，濰柴，玉柴，上柴，濟柴，通柴，無動等。根據發動機排氣量的大小選型，基于實際情況達到滿意的治理效果。
